Compteur de consommation de nourriture expérimentation de laboratoire

C’est un système utilisé à des fins de recherches scientifiques dans le cadre de l’analyse du comportement des rongeurs telles que les souris.

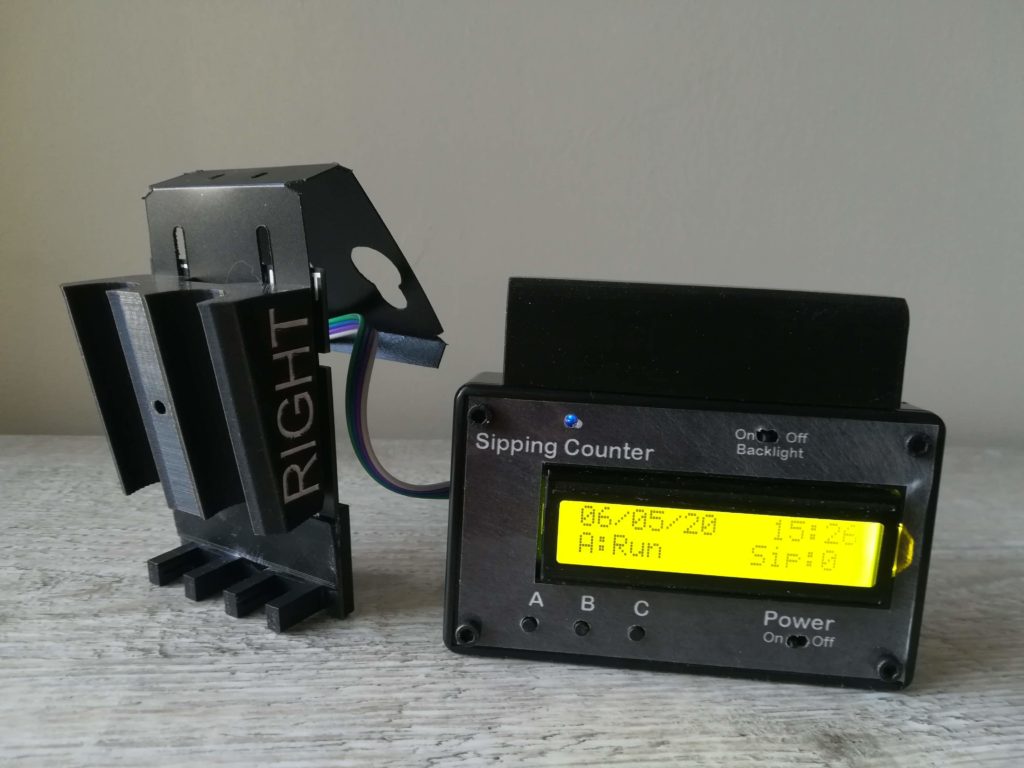

Le système est composé d’un dispositif de détection de passage d’une souris devant un biberon afin de comptabiliser le temps passé à consommer le contenu de chaque biberon et d’un enregistreur au format CSV sur carte mémoire SD.

Lors de la consommation du nutriment, le museau de la souris interrompt un faisceau Infra-Rouge et permet la détection.

Le système est composé des éléments suivants :

  • Dispositif interne à la cage :
    • Un support réglable en hauteur pour 2 biberons d’un diamètre de 16 mm espacées de 30 mm
    • 2 détecteurs Infra-Rouge
    • Un support souple réglable en hauteur
  • Un boitier électronique de comptage et d’enregistrement (100m*60mm*25mm)

Description générale

  • Le dispositif de comptage autonome alimenté par une batterie enregistre tous les passages effectués par la souris devant chacun des biberons d’alimentation.
  • Les réglages mécaniques doivent être effectués afin que la souris soit obligée de franchir le faisceau de détection pour consommer.
  • Tous les événements (consommation) sont chronométrés et horodatés puis sauvés sur la carte mémoire en temps réel.
  • L’utilisateur peut à tout moment contrôler l’état du système, le comptage effectué, le temps de mesure sans interrompre l’expérience.
  • Le ficher CSV généré possède toutes les informations détaillées permettant une analyse précise postérieure.

Caractéristiques fonctionnelles :

  • Fréquence de vérification de consommation : 100 par seconde
  • Précision de mesure de temps : 1 ms
  • Réglage de date et heure
  • Réglage du numéro de dispositif
  • Réglage du format de date et séparateur CSV
  • Horodatage de chaque mesure
  • Sauvegarde en temps réel sur carte MicroSD
  • Exportation automatique au format CSV
  • Tous les logs du fichier CSV sont horodatés
  • Un événement automatique est enregistré toutes les 5 minutes pour valider le fonctionnement du dispositif
  • Surveillance de charge de la batterie
  • Recharge de la batterie en cours de fonctionnement (temps de charge environ 4h)
  • Contrôle des informations sur l’écran LCD

Caractéristiques techniques :

  • Microprocesseur Atmel 8 bit cadencé à 8MHz
  • Horloge temps réel sauvegardée par batterie (rétention > 5 ans)
  • Support pour carte mémoire MicroSD (jusque 32 Go)
  • Ecran LCD avec possibilité de couper le rétro éclairage (requis pour prolonger l’autonomie de la batterie)
  • LED de contrôle d’alimentation
  • Alimentation et charge par connecteur MicroUSB (fourni).
  • Batterie Li-Ion 3000 mAh et chargeur intégré
  • Autonomie >10 jours (rétroéclairage coupé)
  • Consommation électrique : 15 mA / 50 mA (écran LCD éteint/allumé)
